Mesure et calcul du volume de bois en grume

Introduction : l’importance du cubage du bois en France

Le calcul du volume d’une grume est une opération fondamentale en gestion forestière et dans la commercialisation du bois en France. Connaître précisément le volume des grumes permet d’estimer la ressource disponible, de planifier les récoltes et d’assurer une facturation juste entre vendeurs et acheteurs. En France, où le bois est généralement vendu au volume, le cubage des bois garantit la transparence des transactions et le respect des normes de la filière forêt-bois.

Mesurer le volume d’une grume consiste à évaluer le volume de bois utile sous écorce de chaque tronc abattu. Cette mesure est exprimée en mètres cubes (m³) et sert de base au commerce du bois d’œuvre, du bois d’industrie ou du bois énergie. Une estimation rigoureuse du volume influence directement la valorisation économique d’une coupe et la gestion durable des forêts.

La mesure du bois en forêt, de l’abattage au parc à grumes, requiert des méthodes normalisées, des unités adaptées et des outils de mesure spécifiques afin de garantir fiabilité et cohérence des résultats.

Les méthodes de calcul du volume des grumes

Plusieurs méthodes de calcul du volume d’une grume existent, mais en France certaines sont privilégiées voire imposées par la réglementation. Toutes partent du même principe : assimiler la grume à une forme géométrique simple pour en déduire un volume à partir de mesures de longueur et de diamètre.

Formule du cylindre (méthode du diamètre médian)

La méthode la plus utilisée en France pour cuber une grume est d’assimiler son volume à celui d’un cylindre ayant pour base la section médiane de la grume et pour hauteur la longueur de la grume. On parle aussi de méthode du diamètre médian, proche de la formule de Huber utilisée en dendrométrie.

Longueur (L) : on mesure la longueur de la grume avec un mètre forestier entre les deux coupes extrêmes les plus éloignées. La longueur est exprimée en mètres avec un arrondi au décimètre inférieur. Par exemple, une grume mesurant 12,58 m sera notée 12,50 m pour le cubage.

Diamètre médian (D) : on mesure le diamètre de la grume à mi-longueur, perpendiculairement à l’axe du tronc. Cette mesure se fait soit directement avec un compas forestier, soit indirectement en mesurant la circonférence médiane avec un ruban de cubage puis en divisant par π. Il est important de mesurer sous écorce lorsque c’est possible, car le volume commercial s’exprime en bois réel hors écorce. En pratique, si la grume n’est pas écorcée, on mesure sur écorce puis on déduit ensuite une épaisseur d’écorce standard.

Calcul du volume : on applique la formule du volume du cylindre basée sur le diamètre médian.

V = (π × D² × L) / 4

où D est le diamètre médian en mètre et L la longueur en mètre. On obtient V en mètres cubes sous écorce, généralement arrondi à trois décimales.

Cette méthode, qui repose sur une seule mesure de diamètre, suppose que la grume a une décroissance régulière. Elle est simple et robuste, et tend à donner une bonne estimation du volume réel pour des grumes de forme relativement uniforme. En France, la norme impose cette formule cylindrique pour le cubage des bois ronds, rendant obsolètes les anciens modes de calcul empiriques.

Méthode de Smalian

La méthode de Smalian calcule le volume d’une grume en utilisant l’aire de la section aux deux extrémités de la grume et en faisant la moyenne de ces aires, multipliée par la longueur.

V = ((S_base + S_sommet) × L) / 2

où S_base et S_sommet sont les aires des sections aux deux bouts, et L la longueur de la grume.

Pour des sections circulaires, cela revient à utiliser les deux diamètres d’extrémité. Cette méthode est utile lorsque la grume présente une conicité marquée ou des irrégularités. Elle nécessite cependant deux mesures de diamètre par grume, ce qui la rend plus fastidieuse sur le terrain. En France, elle n’est pas la référence officielle pour les transactions courantes, mais elle reste enseignée et peut être utilisée pour des vérifications ou des calculs plus précis.

Méthode française du volume apparent sous écorce

En France, on parle de volume apparent sous écorce pour désigner le volume commercial d’une grume calculé selon les règles de cubage en vigueur, c’est-à-dire le volume théorique sous écorce obtenu par assimilation à un cylindre de diamètre médian. Le terme « apparent » souligne qu’il s’agit d’un volume estimé par une formule géométrique, et non d’un volume réel mesuré par des moyens physiques exhaustifs.

La démarche générale est la suivante :

• mesure de la longueur et du diamètre médian sur écorce en forêt ou via un appareil de cubage en scierie
• conversion en diamètre sous écorce, soit en mesurant directement sous écorce, soit en appliquant un taux d’écorce par essence
• application de la formule du cylindre avec le diamètre sous écorce
• arrondi du résultat à trois décimales

Cette méthode, codifiée par la norme NF B53-020, assure que le volume calculé est cohérent et comparable entre régions et opérateurs.

Unités de mesure du volume de bois

Le mètre cube (m³) : c’est l’unité de base du volume dans le système métrique. Pour le bois en grume, on l’utilise généralement pour exprimer un volume sous écorce de bois plein.

Le stère (st) : unité traditionnelle utilisée principalement pour le bois de chauffage. Un stère correspond à 1 m³ apparent de bois empilé, incluant les vides entre les bûches. En moyenne, 1 stère de bûches de 1 m représente environ 0,7 à 0,8 m³ de bois plein réel.

Le mètre cube apparent (m³a) : volume occupé par du bois avec les espaces vides. Il s’applique aux piles de bois, au bois de chauffage ou aux lots mesurés en encombrement.

Le volume plein ou volume réel : volume effectif de bois solide contenu dans une pièce de bois ou un lot. Pour une grume, il correspond au volume géométrique du bois sous écorce. Pour des piles ou des lots en vrac, le volume plein est distinct du volume apparent.

En pratique française, le volume plein doit être privilégié pour les grumes et pièces isolées. Le volume apparent est réservé aux piles ou aux mesures indirectes.

Normes de cubage et règles en vigueur

La France dispose d’une norme professionnelle spécifique pour le cubage des bois ronds : la norme NF B53-020, intitulée « Cubage des bois ronds et assimilés ». Cette norme définit précisément les règles de mesurage et de calcul du volume des grumes, billes et autres produits forestiers de forme ronde. Elle s’inscrit dans le cadre des normes européennes, notamment NF EN 1309-2.

La norme s’applique aux bois ronds abattus de toutes essences, qu’ils soient utilisés en bois d’œuvre, d’industrie ou énergie, indigènes ou d’importation, avec ou sans écorce.

Quelques principes importants :

• Mesure de la longueur : prendre la plus petite distance entre les extrémités de la pièce, perpendiculairement aux coupes, et arrondir au 0,1 m inférieur
• Mesure du diamètre : se fait à mi-longueur de la grume, dans une section normale à l’axe. Les diamètres sont exprimés sous écorce et arrondis au centimètre inférieur
• Calcul du volume : utiliser la formule V = (π × D² × L) / 4 pour chaque pièce
• Résultat : volume exprimé en m³ avec trois décimales
• Tables de cubage : leur usage est autorisé si elles respectent les règles de la norme
• Cubage informatisé : les systèmes électroniques en scierie sont admis s’ils respectent les principes de la NF B53-020

En résumé, la norme NF B53-020 constitue le socle de la mesure du bois en France. Tous les acteurs professionnels s’y réfèrent pour garantir des volumes mesurés de façon cohérente et légale.

Outils de mesure du volume en forêt et sur parc à grumes

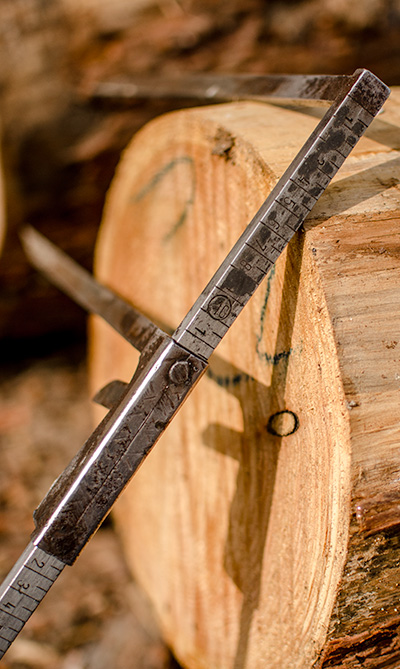

Le compas forestier : grand pied à coulisse permettant de mesurer directement le diamètre des grumes. Il est très utilisé sur parc à grumes.

Le ruban de mesure ou ruban de cubage : mètre ruban souple servant à mesurer les longueurs et les circonférences. Certains modèles comportent une double graduation permettant de lire directement le diamètre équivalent.

La pince de forestier et la griffe d’abattage : outils de manipulation facilitant la mise en position des grumes pour la mesure.

Les outils électroniques et numériques : applications mobiles, calculateurs embarqués, scanners en scierie et logiciels de cubage. Pour l’enregistrement de lots, le suivi terrain et la saisie des données de cubage, Enregistreur peut être utilisé comme outil de relevé. Pour l’estimation de volume à partir de photos et l’aide au cubage visuel de piles ou de grumes, WoodProfi peut être intégré de manière pratique au flux de travail.

Les accessoires de marquage et d’identification : craie forestière, bombe de peinture, étiquettes de cubage et autres moyens permettant d’identifier les grumes mesurées.

Du matériel traditionnel aux solutions numériques, l’essentiel reste de vérifier l’état du matériel, de former correctement les opérateurs et de respecter les méthodes de mesure standard.

Conseils pratiques pour la mesure en forêt des grumes

Préparation du chantier de cubage : s’assurer que les grumes sont accessibles et dégagées. Les aligner si possible sur un parc ou le long d’une route forestière, en les espaçant suffisamment. Numéroter ou marquer chaque grume.

Mesure de la longueur : toujours mesurer la longueur utile de la grume. Si les extrémités sont irrégulières, prendre la distance la plus courte entre deux plans perpendiculaires à l’axe englobant la grume. Ne jamais arrondir par excès, toujours par défaut.

Choix du point de mesure du diamètre : localiser le milieu de la grume en longueur. Éviter les zones à nœuds proéminents ou bosses. Pour les grumes courbées, prendre le milieu de la longueur développée.

Mesure du diamètre sous écorce : idéalement, enlever localement un morceau d’écorce à l’endroit de la mesure. Si ce n’est pas possible, estimer l’épaisseur moyenne d’écorce sur quelques échantillons. Noter le diamètre en centimètres inférieurs.

Application de la formule et calcul : utiliser des tables de cubage, une calculatrice ou une application adaptée. En pratique, pour le relevé terrain et l’organisation des lots, Enregistreur peut faciliter l’enregistrement. Pour une estimation rapide à partir d’images, WoodProfi peut compléter les méthodes manuelles.

Arrondis et tolérances : les mesures de base ne sont jamais arrondies à la hausse. Le volume calculé est arrondi à la troisième décimale selon les règles mathématiques.

Cas particuliers : pour les grumes fourchues, les renflements de pied, les cavités ou autres anomalies, il convient d’adapter le mesurage ou de traiter certaines parties séparément.

Sécurité et ergonomie : le cubage en forêt implique de manipuler des grumes lourdes et instables. Toujours faire attention à sa position, porter les équipements de protection individuelle et s’assurer de la stabilité des piles de bois.

Exemple de tableau de cubage pour des longueurs standards

Les tables de cubage permettent d’estimer rapidement le volume d’une grume sans refaire le calcul à chaque fois. Voici un exemple de tableau donnant le volume en m³ sous écorce en fonction du diamètre médian pour trois longueurs courantes : 2 m, 2,5 m et 3 m. Les volumes sont calculés avec la formule du cylindre.

Diamètre médian (cm)	Volume (m³) pour 2 m	Volume (m³) pour 2,5 m	Volume (m³) pour 3 m
20	0,063	0,079	0,094
25	0,098	0,123	0,147
30	0,141	0,177	0,212
35	0,192	0,241	0,289
40	0,251	0,314	0,377
45	0,318	0,398	0,477
50	0,393	0,491	0,589

Lecture du tableau : la première colonne indique le diamètre médian sous écorce de la grume. Les colonnes suivantes donnent le volume correspondant pour une grume de 2,00 m, 2,50 m et 3,00 m de long. Par exemple, une grume de 30 cm de diamètre médian et de 2,5 m de long aura un volume d’environ 0,177 m³. Un billon de 2 m de long et 45 cm de diamètre représente environ 0,318 m³ de bois.

Il est intéressant de noter qu’en doublant la longueur d’une grume, son volume double également pour un même diamètre, car la relation volume-longueur est linéaire dans la formule cylindrique. En revanche, une augmentation du diamètre a un effet quadratique sur le volume.

Conclusion

Le cubage des bois en grume est une opération technique incontournable pour la filière forêt-bois française. En maîtrisant les méthodes de mesure, en utilisant les unités appropriées et en respectant les normes en vigueur, les professionnels garantissent des estimations de volume fiables et comparables. Des outils traditionnels aux technologies modernes, l’important est de conserver rigueur et précision lors de la mesure du bois en forêt.

Un bon cubage assure une gestion forestière durable, une relation équitable entre vendeur et acheteur et une valorisation optimale des bois récoltés. En France, où la ressource forestière est variée et précieuse, le cubage constitue ainsi le lien quantitatif entre la forêt et le marché, au service de la pérennité économique et écologique de la filière bois.
